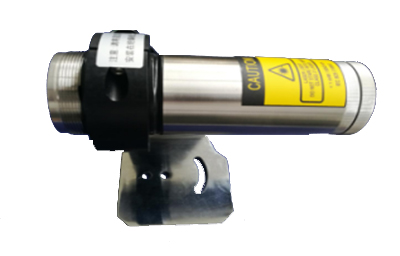

紅外溫度傳感器的工作原理是根據物體的紅外輻射強度計算出物體的表面溫度。非接觸測溫的最大特點是無需接觸即可測量物體的溫度。因此，它可以方便地測量難以接近或移動的目標溫度。激光溫度傳感器采用2 級激光進行同軸瞄準，可以方便地指示測量點的中心位置，并特別標志出最佳的測量距離，適合于需要精確定點測量的小目標的溫度。激光溫度傳感器提供兩線制4－20mA 電流輸出，可以方便地安裝在多種應用場合，特別適合于需要長距離、較強干擾的工業環境的安裝。激光溫度傳感器為激光電路和測量電路提供不同的接線方式，方便用戶的使用。全系列的激光溫度傳感器提供多種溫度范圍，不同的測量波長，不同的光學系數供用戶選擇，滿足用戶不同的測量要求。激光溫度傳感器具備現場發射率調節功能，方便用戶針對不同的被測目標進行現場修正，提高測量結果的有效性，真實性。

 型  號     SC-MM0850  / MM1080  /  MM1511/  MM3014/  MM6020/  MM9025

·溫度段       80-500℃、100-800℃、150-1100℃、300-1400℃、600-2000℃、900-2500℃

·響應波長     1μm /  1.6μm/  2.2μm /  2.6μm/ 3.9μm/  8-14μm

·精度         1μm -3.9μm:  ±0.5%或±2℃（取大者）（23℃±5℃）

                8-14μm ：±1%或±2℃

·重復精度     ±0.3%或±0.5℃（取大者）（23℃±5℃）

·響應時間     10-150ms (95%)

·發射率       0.100－1.099通過按鍵設置（預置0.95）

·環境溫度     -10 ~ 60℃(無冷卻)

·存儲溫度     -20 – 80℃

·模擬輸出     4~20mA 兩線制電流輸出，最大負載500Ω(數字輸出：RS485-RTU:可選)

·瞄準         激光瞄準（2 級激光，最大輸出功率1mW，650nm）

·環境等級     IP65（NEMA-4）          ·電源       12-24 VDC

·尺寸         Φ52mm×163mm

·重量         約710g

·震動：       IEC 68-2-6:  任意軸11-200 Hz.3G ·IEC 68-2-27: 任意軸11ms

光學性能和鏡頭

1μm -2.6μm波長產品

用戶可根據測量距離選擇光學透鏡。

標準透鏡GF/SF：測量距離480mm以上。

近焦透鏡CF1：200－520mm

CF2：120－320mm

1μm -3.9μm產品的光學調焦：

打開瞄準激光，松開測溫儀前端的不銹鋼鎖緊環，用戶可以轉動黑色的調焦組，使得測量目標處的激光光斑最小，最清晰。此時的測溫儀在測量目標處的測量尺寸最小。

假定此時測量距離為L，測溫儀在此距離上的測量直徑為M=L/距離系數。

如果測量距離L為4.0米，測溫儀距離系數為200:1，測溫儀測量直徑則為20毫米。

注意：調焦完成后，應重新鎖緊不銹鋼鎖緊環，以確保測量的可靠性。

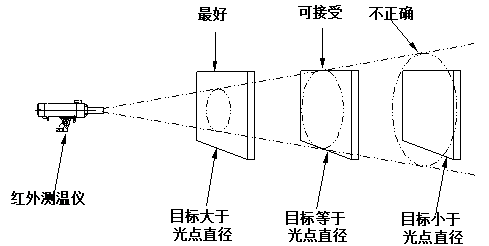

下面的光路圖表明了測溫儀在其它測量點的測量直徑：
