窯胴體熱像儀

隨著固廢處理工藝的快速發展，回轉窯作為危廢生產線的核心生產設備，對其工藝狀況進行全面監控顯得尤為重要?；剞D(zhuǎn)窯是一個高溫設備，內部溫度高達1450℃，正常狀況下表面也有100～400多度，窯內部襯有一層約220mm厚的耐火材料，表面有20～30mm厚的鋼板保護層。窯在運轉時內部耐火材料會逐漸被侵蝕，有時甚至?xí)撀洌坏┊?dāng)耐火材料侵蝕到一定程度或脫落時，表面的鋼板保護層溫度會迅速升高，如不及時處理，鋼板會軟化熔蝕，甚至造成大事故，因此對窯表面溫度進行實時監測是必須的。

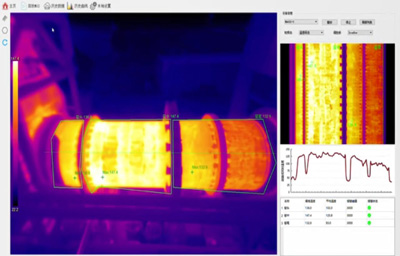

目前對于這些窯長在1米5左右的回轉窯（更長可用雙熱像），性價比高的方式是用焦平面熱像儀。該系統應能實時自動測量窯胴體的熱分布狀態，并生成直觀圖像，實現365天x24小時實時顯示熱分布圖像，并自動捕捉Max和Min溫度點，還能發現周邊電器及車間其它物件溫度變化，精準定位異常升溫點，實現早期預警，幫助值班人員快速抑制險情的發生。熱成像信息應實時傳輸?shù)娇刂剖?，并?jīng)本系統配套的后臺系統處理，隨時向值班人員提供煤倉溫度變化信息，以方便值班人員進行相應處理。從熱成像儀到控制室之間的信號傳輸要求采用光纜傳輸。

紅外測溫理論基礎

     紅外線是一種電磁波，位于可見光紅光外端，在-273℃ 以上的物體都輻射紅外能量，是紅外測溫技術的基礎。

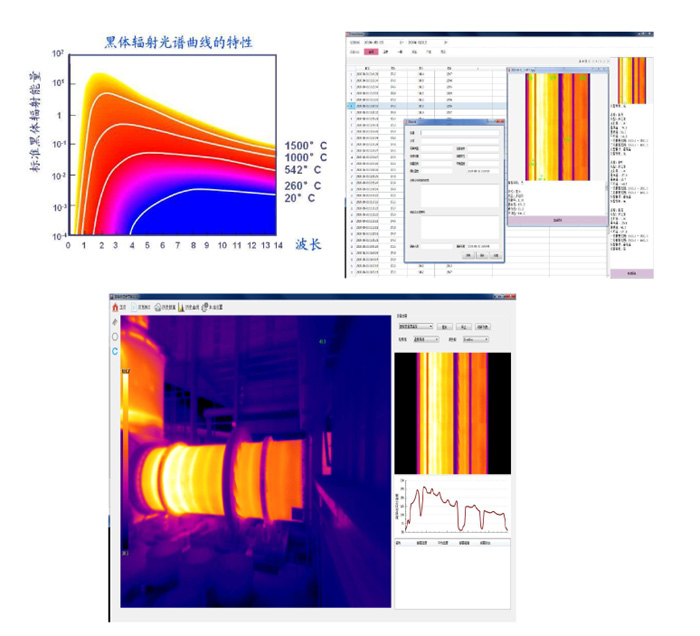

  在同一波長下，不同溫度輻射的能量是不同的，溫度越高輻射的能量越強，不同溫度的輻射曲線永不會相交，利用此特性測量同一波長下的紅外能量強度，即可測出該物體的溫度，選擇不同波長，其測溫范圍和精度是不同的。從圖一可以看出短波段測量高溫精度高，而長波段測量低溫的精度高。

紅外熱像儀是一種將溫度場成像的光電儀器。它能接收一定的視場范圍內物體發射的紅外線，并將信號經數字化處理后由計算機進行圖像處理、數值運算等，實現多種顯示功能。豎爐內物料發出的紅外線輻射經過光學鏡頭會聚在紅外焦平面探測器上，并將紅外輻射信號轉換成微弱的電信號，再經放大以及數據處理等工作，將料面的溫度分布圖在監示器上顯示出來。熱像儀主要分為有二個系列，參數如下：
