（一）簡介：傳統掃描儀只能在固定位置，正前方開口九十度的的范圍測量一條線上紅外溫度分布，利用被測物體自身的平動或者轉動來實現表面的溫度成像，這個應用有一定的局限性。如果你想得到大面積靜止空間或者物體的溫度場分析，比如幾公里之內的森林火災防范，港區碼頭危險品自燃的監控，傳統掃描儀無能為力，如果用焦平面熱像儀，幾公里范圍也需要十多套。針對此類應用，我公司開發出一種二維掃描熱像系統，用一套掃描儀可以完成4公里范圍內的火災消防監控報警。

原理：二維紅外掃描測系統的最大優勢是非接觸、紅外線測溫、快速準確、運行周期長、真正無損檢測、解決了靜態大場景測溫難的難題。它通過水平高速旋轉的直流無刷電機帶動紅外掃描儀內部掃描探頭高速旋轉，同時垂直方向掃描鏡360度高速旋轉，這個可以上下左右前后多空間掃描成像，掃描探頭的掃描頻率為25-50線/S，每條測溫掃描線由3072個熱點組成。水平旋轉一周，為一個掃描周期。所采集的紅外線通過紅外探測器進行光電轉換，傳輸至計算機，通過安裝在計算機上的專用軟件，對數據進行運算、分析，然后在顯示器上以熱像儀圖像形式顯示出來。所得熱像儀圖像為模擬將二維溫度場合合成為三維立體空間展開圖。

（二）紅外掃描測溫系統技術性能指標

主要技術性能指標

測溫范圍：20℃--350℃

溫度分辨率：〈１℃（1００℃黑體）

黑    體：100℃黑體

掃描窗口：硬質，不磨損

掃描方式：光學線掃描，直流無刷電機

掃描頻率：20-50線/秒

掃描點數：3072點/線

響應光譜（μm）：3.5~4

取樣速率：每線測3072個熱點像素

機械掃描系統：40,000小時(平均故障間隔時間)

輸出信號：每線掃描的窯胴體溫度信號，行同步信號

空間分辨率：熱點發現＜1毫弧度，溫度檢測2毫弧度

視場范圍： 水平360°垂直360°

聚焦范圍：10米到∽

紅外探測器：碲鎘汞

3.1  溫度分布熱像圖染色方式設置

溫度分布熱像圖是以不同的顏色代表不同的溫度，從而將窯體整個表面的溫度分布狀況以圖像的方式直觀的表現出來。菜單/染色方式下有三個選項依次為灰度、暖色調、冷色調用來設置溫度分布圖的染色方式。效果如下所示。

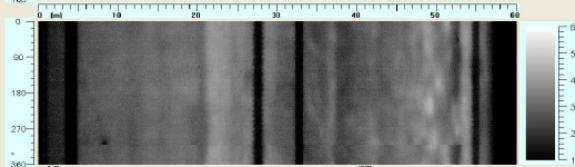

灰度模式

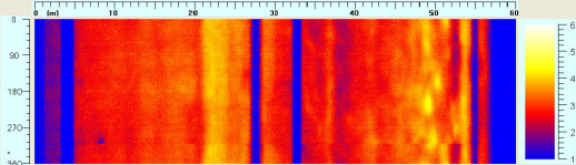

暖色調模式

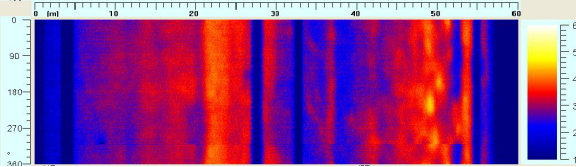

冷色調模式

 三維立體圖

  點擊三維立體圖，可以進行窯體溫度的三維觀測。其中縱坐標為溫度

l 右側“放大”，‘縮小”按鈕進行三維圖形的放大縮小

l 按住鼠標左鍵，進行拖動可以對三維圖形進行旋轉

l 雙擊鼠標則三維圖形恢復原來狀態。

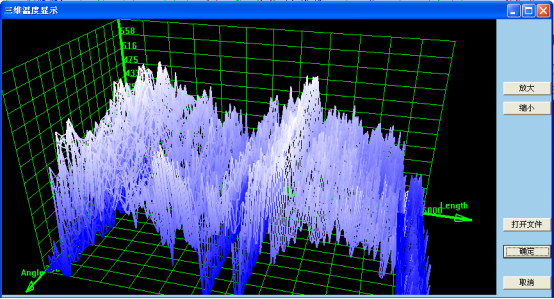

三維溫度分布圖

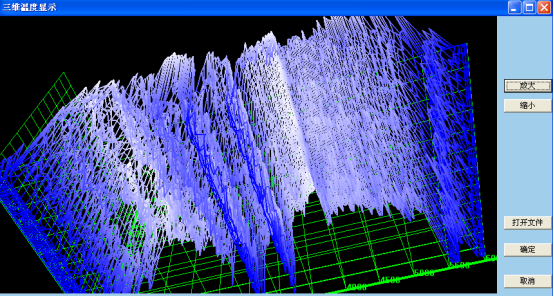

旋轉之后的三維溫度圖
