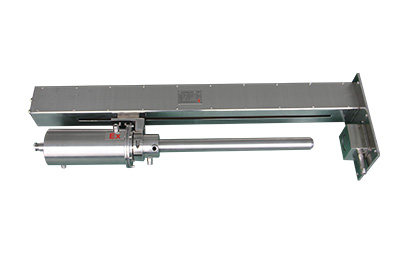

簡介:防爆耐高溫內窺式攝像系統是一種監視爐膛工況的彩色工業電視監視系統,采用壓縮空氣強迫冷卻措施保護針孔鏡頭及攝像機在2000℃的高溫下系統仍能正常工作。操作人員利用該系統在中央控制室可以通過操作鍵盤、鼠標對前端設備進行遠程控制,全面、及時、直觀地掌握爐膛內的各種工況,如火焰燃燒、霧化情況、爐管情況、襯里情況、爐底結焦情況等,有利于加熱爐安全、經濟運行。
組成:隔爆型內窺高溫攝像機、傳動系統、防爆冷卻保護系統、顯示控制等四大部分構成
特點:防爆耐高溫內窺式攝像系統含有燃燒器熄滅自動報警功能。
帶自動保護裝置。
遠程軟件控制攝像狀態設備運行診斷。
可增加軟硬件溫度分析功能。
應用:隔爆型彩色高溫電視監控系統適用于冶金、電力、化工、石油等領域Ⅰ區、Ⅱa區、Ⅱb區、Ⅱc區T1~T6組爆炸性危險場所的高溫監視。設備符合Gb3836.1-2000《爆炸性環境防爆電氣設備通用要求》和Gb3836.2-2000《爆炸性環境防爆電氣設備隔爆型電氣設備"d"》要求,其防爆等級為dⅡcT6。
使用條件:爐內溫度2000℃
所需氣源:純凈儀表氣(溫度為環境溫度,塵埃粒小于10微米)
壓力:0.35~0.4MPa
流量:1.8Nm3/min
電源:220Vac、50HZ 500
